一、產品概述：

     GW管道式無堵塞排污泵為ISG立式單級離心泵改造而來，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。 GW管道式無堵塞排污泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。水力性能先進，整機效率高，運轉噪音低。在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。在使用揚程范圍內使用，保證電機無過載。

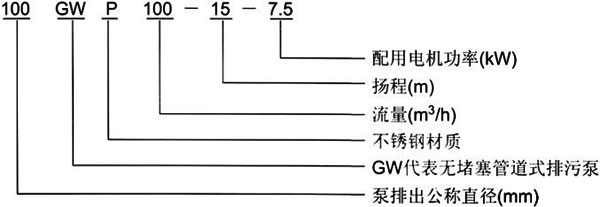

二、型號意義：

三、

產品用途：

       1、管道排污泵用于企業單位廢水排放。

        2、城市污水處理廠排放系統。

        3、住宅區的污水排水站。

        4、地鐵、地下室、人防系統排水站。

        5、醫院、賓館、高層建筑污水排放。

        6、市政工程、建筑工地中稀泥漿的排放。

        7、養殖場污水排放及農村農田灌溉。

        8、自為水廠的給水裝置。

        9、礦山勘探及水處理設備配套。

        10、水利工程給水、排水。

四、主要特點:

1、排污能力強，無堵塞。
2、無堵塞管道泵設計合理，配套 電機功率小，節能效果顯著。
3、采用耐磨的機械密封。
4、結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
5、能夠在全揚程范圍內運行，而保證電機不會超載。
6、無堵塞管道泵進水口與出水口中心線在一直線上，可直接安裝在管道的任何地方。

五、工作條件:

1、輸送的介質溫度不超過80攝氏度。
2、輸送的介質重度為1～1.3Kg/dm3。
3、該泵的材料主要為鑄鐵，不能用于輸送高度腐蝕液體。
4、水泵工作時，泵的周圍應通風良好。
5、1Cr18Ni9Ti不銹鋼材質可用于輸送各種腐蝕液體。
6、管道排污泵無自吸能力,必須液體能流進泵體里面泵只能起到增壓作用，如液位比泵低請選用自吸排污泵產品才合適。

用戶如有特殊要求，請在定貨時注明輸送介質的有關情況，以便本公司提供更為可靠的產品。

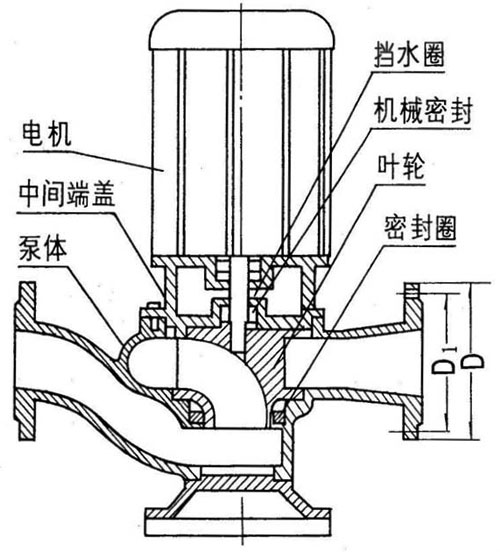

六、產品結構圖:

1、耐用、耐磨。100GW100-30-15污水泵不僅能連續8000小時以上安全的運行，其硬質耐腐碳化鎢材質制成的雙端面串聯機械密封還讓它更經久耐用。
2、污水污物通過能力顯著提高。大流道抗堵塞水力部件的特殊設計，不僅有效地通過直徑為泵口徑約50%的固體顆粒，還可以順利的排出泵口徑5倍的纖維物質。
3、節能效果大大提升。新穎合理的設計，以及配套合適的電機，其效率得到很大的提高。
4、為保證其安全可靠的運行，用戶可以配備全自動安全保護控制柜，對泵的超溫、漏水、過載及漏電等進行實時監控。并且，保證該產品在使用揚程范圍內電機不會出現過載運行。

七、技術參數:

型號	口徑	流量（m3/h）	揚程	轉速（r/min）	功率	效率（%）
25GW8-22-1.1	25	8	22	2825	1.1	38.1
32GW12-15-1.1	32	12	15	2825	1.1	40
40GW15-15-1.5	40	15	15	2840	1.5	45.1
40GW15-30-2.2	40	15	30	2840	2.2	18
50GW20-7-0.75	50	20	7	1390	0.75	54
50GW10-10-0.75	50	10	10	1390	0.75	56
50GW20-15-1.5	50	20	15	2840	1.5	55
50GW15-25-2.2	50	15	25	2840	2.2	56
50GW18-30-3	50	18	30	2880	3.0	58
50GW25-32-5.5	50	25	32	2900	5.5	53
50GW20-40-7.5	50	20	40	2900	7.5	55
65GW25-15-2.2	65	25	15	2840	2.2	52
65GW37-13-3	65	37	13	2880	3.0	55
65GW25-30-4	65	25	30	2890	4.0	58
65GW30-40-7.5	65	30	40	2900	7.5	56
65GW35-50-11	65	35	50	2930	11	60
65GW35-60-15	65	35	60	2930	15	63
80GW40-7-2.2	80	40	7	1420	2.2	52
80GW43-13-3	80	43	13	2880	3.0	50
80GW40-15-4	80	40	15	2890	4.0	57
80GW65-25-7.5	80	65	25	2900	7.5	56
100GW80-10-4	100	80	10	1440	4.0	62
100GW110-10-5.5	100	110	10	1440	5.5	66
100GW100-15-7.5	100	100	15	1440	7.5	67
100GW85-20-7.5	100	85	20	1400	7.5	68
100GW100-25-11	100	100	25	1460	11	65
100GW100-30-15	100	100	30	1470	15	66
100GW100-35-18.5	100	100	35	1460	18.5	65
125GW130-15-11	125	130	15	1460	11	62
125GW130-25-15	125	130	20	1440	15	63
150GW145-6-7.5	150	145	6	1470	7.5	63
150GW180-15-15	150	180	15	1470	15	65
150GW180-20-18.5	150	180	20	1470	18.5	75
150GW180-25-22	150	180	25	1470	22	76
150GW130-30-22	150	130	30	1470	22	75
150GW180-30-30	150	180	30	970	30	73
150GW200-30-37	150	200	30	970	37	70
200GW300-7-11	200	300	7	1470	11	73
200GW250-11-15	200	250	11	1470	15	74
200GW400-10-22	200	400	10	1470	22	76
200GW400-13-30	200	400	13	1470	30	73
200GW250-11-15	200	250	15	1470	18.5	72
200GW300-15-22	200	300	15	1470	22	73
200GW250-22-30	200	250	22	1470	30	71
200GW350-25-37	200	350	25	1470	37	75
200GW400-30-55	200	400	30	1480	55	70
250GW600-9-30	250	600	9	980	30	74
250GW600-12-37	250	600	12	1480	37	78
250GW600-15-45	250	600	15	1480	45	75
250GW600-20-55	250	600	20	1480	55	73
250GW600-25-75	250	600	25	1480	75	73
300GW800-12-45	300	800	12	1480	45	76
300GW500-15-45	300	500	15	980	45	70
300GW800-15-55	300	800	15	980	55	73
300GW600-20-55	300	600	20	980	55	75
300GW800-20-75	300	800	20	980	75	78
300GW950-20-90	300	950	20	980	90	80
300GW1000-25-110	300	1000	25	980	110	82
300GW1100-10-55	300	1100	10	980	55	84.5
350GW1500-15-90	350	1500	15	980	90	83.1
350GW1200-18-90	350	1200	18	980	90	83.2
350GW1100-28-132	350	1100	28	740	132	78.5
350GW1000-36-160	350	1000	36	740	160	82.1

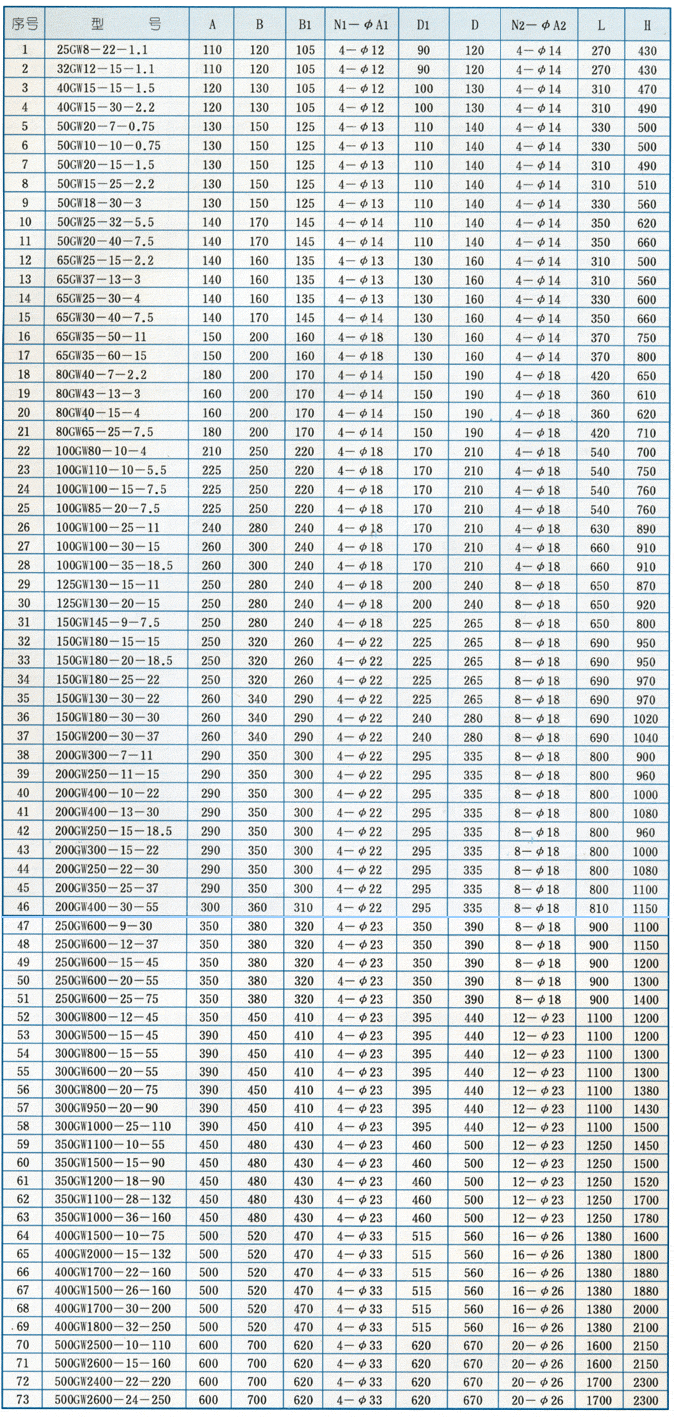

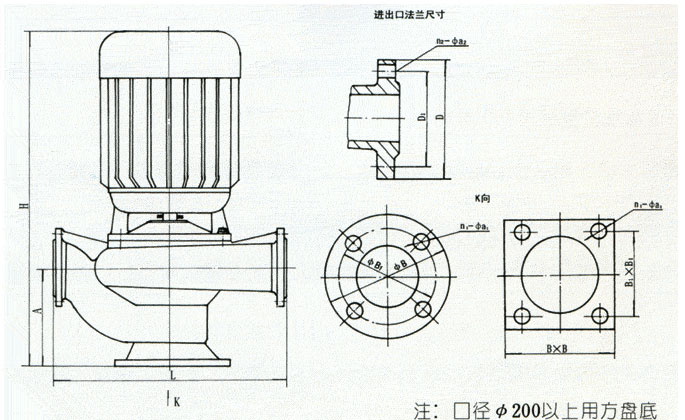

八、安裝尺寸圖:
