CHLF型臥式不銹鋼沖壓多級離心泵

日期：2017-7-25 21:26:25 人氣：標簽：臥式不銹鋼多級泵 CHLF多級泵不銹鋼離心泵

一、CHLF型臥式不銹鋼沖壓多級離心泵概述：

CHL，CHLF 為非自吸型臥式多級離心泵（以下簡稱泵），具有高效率、低噪聲耐輕度腐蝕及結構緊湊、外型美觀、體積小、重量輕等特點。
CHLF型臥式不銹鋼沖壓多級離心泵產品使用條件：
介質溫度：常溫型-15℃~+70℃；熱水型-15℃~+110℃；
·流量范圍：0.5~28m3/h；
·最大壓力：10bar；
·介質酸堿度范圍：pH5~9；
·最高環境溫度：+40℃；
·最大吸入壓力受最大工作壓力的限制；
·最小進口壓力：參照NPSH曲線；

二、使用范圍：

產品適用低粘度、中性、非爆炸性、不含固體顆�；蚶w維的液體，被輸送的液體不能對泵的材料具有化學腐蝕性。(油或以油為主的液體可以用特殊型號的泵輸送)；
·空調系統的循環；
·冷卻系統；
·水處理（水的凈化）；
·工業清洗系統；
·液體的輸送、循環和提升；
·熱水和冷水；
·食品、飲料、農業等配料系統；

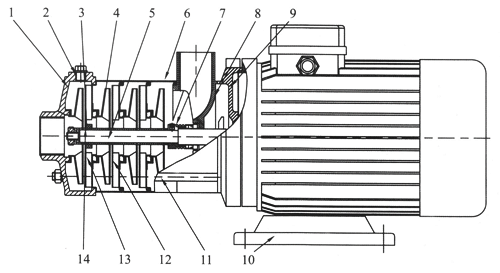

三、結構示意圖：

序號	名稱	材料	AISI/ASTM	序號	名稱	材料	AISI/ASTM
2	堵頭	不銹鋼	AISI304	3	軸承	碳化鎢
4	葉輪	不銹鋼	AISI304	5	軸	不銹鋼	AISI304
6	出水導葉	不銹鋼	AISI304	8	機械密封
9	電機端蓋	鋁合金		10	底座	鑄鐵	ASTM25B
11	拉桿	不銹鋼	AISI304	12	導葉	不銹鋼	AISI304
13	支撐導葉	不銹鋼	AISI304	14	葉輪隔套	不銹鋼	AISI304

1	進水體	不銹鋼	AISI304	7	出水體	不銹鋼	AISI304

1	進水體	鑄鐵	ASTM25B	7	出水體	鑄鐵	ASTM25B

四、性能參數表：

型號/Model	電機/電壓	功率（W）	揚程	流量m3/h	進水口	出水口
CHLF2-10		370	9
CHLF2-20	單相/三相	370	15	2	G1	G1
CHLF2-30	220V/380V	370	22
CHLF2-30		550
CHLF2-40		550	29
CHLF2-50		550	36
CHLF2-60		750	44
CHLF4-10		370	9
CHLF4-20	單相/三相	370	15	4	G1¼	G1
		550
CHLF4-30	220V/380V	550	23.5
		750
CHLF4-40		750	31
CHLF4-50		1100	39
CHLF4-60		1100	47
CHLF8-10	單相/三相	750	9	8	G2	G2
CHLF8-20	220V/380V	750	18
CHLF8-30		1100	27
CHLF8-40		1500	35
CHLF8-50		2200	45
CHLF12-10	單相/三相	750	9.5	12	G2	G2
CHLF12-20	220V/380V	1200	19.5
CHLF12-30		1800	29.5
CHLF12-40		2400	39.5
CHLF12-50		3000	50
CHLF16-10	單相/三相	1100	10.5	16	G2	G2
CHLF16-20	220V/380V	2200	21.7
CHLF16-30		3000	34
CHLF16-40		4000	45
CHLF20-10	單相/三相	1100	10	20	G2	G2
CHLF20-20	220V/380V	2200	22
CHLF20-30		4000	34
CHLF20-40		4400	46.5
